1.常用离心泵的引水方法
采用离心泵提升输送液体时．常配有管路及其他必要的附件。典型的离心泵管路附件装置如图5．4．1所示。
从吸液池液面下方的底阀开始到泵的吸入口法兰为止．运段管段叫做吸水管段。底阀的作用是阻止水泵启动前灌水时漏水。泵的吸入口处外装有真空计。以便观察吸入口处的真空值。
吸水管水平段的阻力应尽可能降低．其上一般不设阀门。水平管段要向泵方向抬(?=0.02)，以便于排除空气。过长的吸水管段还要装设防振件。泵出口以外的管段是压水管段。压水管段装有压力表，以测量泵出口压强。球形止回阀用来防止压水管段中的液体倒流。闸阀用来调节流量的大小。此外。还应装设排水管．以便将填料盖处漏出的水引向排水沟。有时．出于防振的需要，在泵的出入口处一般选用K-ST型可曲挠橡胶接头。另外，安装在供热、空调系统上的水泵还需要在其出、入口装设温度计。
当两台或两台以上水泵的吸水管路彼此相连时，或当水泵处于自灌式灌水．即水泵的安装高程低于水池水面时，吸水管上安装闸阀。
2．离心泵引水计量设备

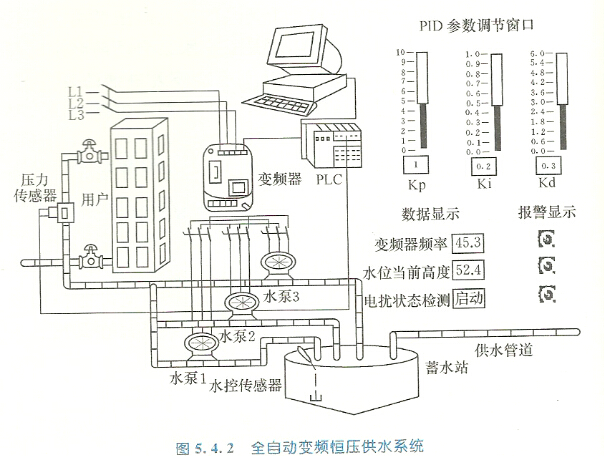

流量计，主要包括：电磁流量计、超声波流量计、插入式涡轮流量计、插入式涡街流量计、均速管流量计等。如图5．4．2所示为无负压变频恒压供水设备。
3.离心泵的引水排气方法及离心泵引水设施
离心泵的引水排气方法有吸入式和自灌式，自灌式水泵安装于进水水面以下，安装于进水水面上的吸入式机组在泵启动前需引水排气，离心泵的引水排气方法主要有以下几种方式：
(1)吸水管带底阀。
1)人工引水。将水从泵顶的引水孔灌入泵内．同时打开排气阀，适用于临时性供水且小型离心泵的场合。
2)用出水管中的水倒灌引水，在出水管道上面装一个闸阀停泵前关闭，需要灌水时把闸阀打开即可实现倒灌的作用。
(2)吸水管上不装底阀
1)可以采用真空泵引水。通常均是采用水环式真空泵引水。
2）还可以采用水射器引水：
如果不想增设任何的离心泵引水装置可以改选各种自吸泵产品就能满足要求。
